1引言 目前,以超聲波測厚儀測量管材和其它部件厚度。測量方法是逐點測量,缺乏對整個管材連續測量的能力。根據美國石油協會的最新標準規定,石油管材在生產、加工和投入使用之前要進行全長度厚度測量。本文研究超聲波脈沖連續測厚原理以及實現八通道連續管材厚度測量系統。 2超聲波脈沖連續測厚原理 2.1超聲波脈沖測厚原理 超聲波脈沖法測厚的基本原理為:超聲波換能器(探頭)發出的超聲波一部分在外表面被反射回?fù)Q能器,如圖1(a)所示;一部分如圖1(b)所示,在內表面反射回?fù)Q能器;還有一些發生多次反射,如圖1(c)所示。假設超聲波在外表面反射回?fù)Q能器所用的時間是t1,在內表面反射回?fù)Q能器的時間是t2,超聲波在試件內的傳播速度是c,那么試件的厚度l為:
2.2超聲波連續測厚原理 在八通道超聲波測厚系統中,我們采用八個探頭均勻環繞在管材周圍、相鄰的兩個探頭相隔45°的探頭分布方式。工作時八個探頭依次觸發,每個探頭的激發頻率為75 Hz,同時管材在傳送器的傳送下均勻通過探頭的測量區域,如果管材的傳送速度為10 m/min,那么同一個探頭兩個相鄰的測量點之間的距離為2.22 mm;整個系統相鄰的兩個測量點之間的距離為0.278 mm。 3系統組成 3.1探頭的分布 在應用過程中,由于管材表面不夠平滑,無法做到探頭與管材表面的直接耦合,超聲波由空氣到固體的透射率非常低,所以為了保證有一定能量的超聲波透射過管材,在探頭到管材之間就需要耦合劑。在本系統中,我們采用了噴淋水耦合的方法,利用水作為耦合劑。圖2為超聲波耦合示意圖。在圖2中,超聲波探頭被包圍在水倉中間,水由水倉噴向管材,超聲波借助水柱耦合到管材,在內外壁上發生反射,再借助水柱耦合進探頭。

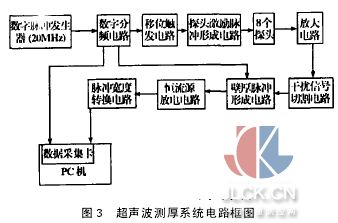

從管材壁反射回的超聲波脈沖經過探頭接收后變成電信號,再經過電路分析,得出壁厚信息。 3.2電路分析 超聲波測厚電路主要由脈沖發生器、分頻電路、探頭激勵電路、回波信號放大電路、干擾切割電路、壁厚形成電路、脈沖寬度轉換電路組成。 圖3是系統電路框圖:
系統由數字脈沖發生器提供20 MHz脈沖,送給數字分頻電路,經過數字分頻電路產生三部分同頻率脈沖信號,一部分送移位觸發電路,一部分送壁厚脈沖形成電路,另一部分送數據采集卡;每個探頭激勵脈沖形成電路產生幅度為640 V的沖擊信號用來激發探頭;回波信號首先經過放大電路放大,再由一塊高速比較器剔除干擾;由邏輯電路形成壁厚脈沖;壁厚脈沖通過脈沖寬度轉換電路將壁厚信號轉換為便于測量的電壓幅值信號送數據采集卡。系統通過移位觸發依次觸發8個超聲波探頭。探頭A觸發后探頭B觸發,之后C觸發,等到探頭H觸發之后,探頭A再次觸發,依次輪回。 由于整個系統是8個通道的,在此之前的超聲波探頭激勵脈沖形成電路、回波信號放大電路、干擾信號切割電路、壁厚脈沖形成電路都各有8套,形成的8路壁厚脈沖信號為了保證測量標準的一致性,要通過同一個充放電電路。所以,信號在進入恒流源充放電電路之前要進行混合,通過時分復用把8個通道的信號混合為一個通道的信號。 4改進的超聲波測厚系統 4.1系統不足 前面我們討論的超聲波測厚系統,能夠?qū)懿倪M(jìn)行連續測量,而且通過增加通道,可以同時對管材的多條線進行測量,能更加全面的了解管材的厚度信息。但是存在一些問題。 4.1.1超聲波探頭激勵的頻率不能太高 由于工藝的原因,為了保證測量標準的一致性,本系統只能經過同一個充放電電路和峰值檢波電路進行測量。在恒流源充放電電路中,電容的充放電需要一定的時間,如果探頭的激勵頻率過高,則會發生前一個充放電和后一個充放電周期重疊的現象,造成測量的錯誤。探頭激勵的頻率不高則導致測量的速度不能過快,否則就造成了測量的不連續性。 4.1.2通道數不能過多 通道數不能過多,也就是探頭個數不能過多。原因與超聲波激勵頻率不能過高一樣。由于探頭是依次激勵的,如果通道的個數多,也會造成充放電周期的重疊。通道數不能過多則影響測量的覆蓋范圍。 4.1.3探頭激勵方式只能是串行 由于所有通道的壁厚信號要經過同一個充放電電路和峰值檢波電路,這樣就要求這些通道在時間上不能并發,否則會造成壁厚脈沖的重疊從而造成測量錯誤。這是探頭激勵只能是串行方式的原因。探頭只能依次激發,造成了測量速度不能過快。否則,在同一個探頭相鄰的兩個激勵周期內,測量點將相距過遠而失去系統的連續測量能力。 4.1.4系統只能對特定區域進行連續壁厚測量,不具備對壁厚缺陷進行判斷識別的能力。 4.2系統改進的方法探討 系統的瓶頸主要在于所有的壁厚信號必須通過同一個恒流源充電放電電路和峰值檢波電路。隨著芯片處理速度的提高,可直接對回波信號采樣,得到的原始回波數據既可以用來進行厚度測量、計算,還可以對后續的缺陷識別提供第一手?jǐn)?shù)據。在改進的系統中,采用對整個管材分區的方法。系統對整個管材表面分為16個區,每個區覆蓋管材圓周的22.5°,在每個分區內部,又有16個探頭作為超聲波的發射裝置和接收裝置并行排列,這些探頭的工作方式是串行觸發的,與前面所述的測厚系統相同。在各個分區之間,檢測是并行的。各個分區獨立檢測,各自只負責自己的區域,不再需要進入同一個電路以統一測量標準。每個區探頭1到探頭16送到模擬開關后,經過模擬開關,通過A/D轉換器變換為數字信號,再通過DSP中的算法進行數據的特征提取,為以后缺陷信號的識別做鋪墊工作。如圖4所示。
由于各通道波形都是由同一種超聲波換能器激發以及接收的,信號波形之間存在相當大的相關性,若把經過A/D轉換后的數據直接交給DSP傳送到微機,則數據量過大,容易造成傳輸堵塞。所以,在送給控制DSP之前,先由各個區域的DSP進行處理,以得到在不影響管材缺陷識別的情況下可以保留的最少數據?？紤]到各種回波信號之間的相關性,以及在缺陷信號特征不易用精確的數學表達式描述的情況下,可以采用主分量分析的方法對回波信號的特征進行提取,然后再進行處理。 5結論 本文研究的八通道超聲波連續測厚系統在實際應用中能夠?qū)崿F(xiàn)對管材厚度的全長度連續測量,符合美國石油協會API的最新標準。如果能對系統進行上述的改進,則能夠?qū)崿F(xiàn)對管材的全長度連續快速測量。 摘自：中國計量測控網
|
