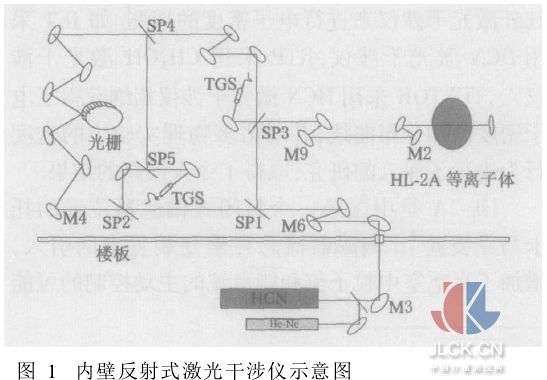

引言 在高溫磁約束等離子體診斷研究中,等離子體電子密度是最基本也是最為重要的等離子體參量。世界上大中型的磁約束裝置都采用了不同波長的遠紅外激光干涉儀來進行電子密度的探測.如JET采用DCN激光干涉儀， RTP采用CH3OH激光干涉儀[1],TEXTOR采用HCN激光干涉儀相繼獲得了電子密度值和分布曲線,并對諸多物理實驗中的密度行為進行了深入的研究，取得了令人鼓舞的結果.HL22A是中國第一個封閉式偏濾器位形的托卡馬克裝置[2]。偏濾器概念在聚變裝置中的引入，增加了真空室中粒子流和能量流的主動控制的可能性，使雜質源與主等離子體分隔開，從而提高了聚變效率。通常托卡馬克等離子體電子密度測量采用的是垂直弦的光路布局[3]，干涉儀的所有光學元件都可以布置在真空室的外面。HL22A裝置偏濾器隔板擋住了光線的上下通道，干涉測量只能采取橫向弦的光路布置，這意味著必須將一部分光學元件放置于等離子體放電的真空室中。本文將介紹橫向內壁反射式邁克爾遜型遠紅外激光干涉儀的研制及其在HL22A裝置實驗中的應用。 1測量原理 在一個均勻的磁等離子體中，當離子的運動和電子的熱速度可以忽略的情況下，等離子體的折射率N可以滿足Appleton2Hartree方程。 式中X=ω2p/ω2，Y=ωce/ω，ωp=(nee2/ε0me)1/2為等離子體頻率，ωce=eB /me為電子的回旋頻率，ω為入射波的頻率,B為等離子體中的磁場,θ為入射波波矢k與B的夾角， ne為電子密度,ε0為真空中的介電常數，me為電子的質量。±號代表著探測束的電場矢量平行或垂直于磁場方向。 如果探測束通過的是厚度為Z2-Z1的等離子體，那么沒有經過等離子體的參考路光束與探測束將產生一相位差。 這里N0是真空中的折射率N0=1，Z2-Z1是通過等離子體介質的路程，N=[1-(ne/nc)]1/2≈1-12(ne/nc)≈1-(ω2p/2ω2)是等離子體的折射率.將這些參數代入式(3)則得 通過測量干涉儀的相位變化就可以獲得等離子體電子密度的測量值。 2內壁反射式干涉儀的設計 HL22A裝置由于偏濾器線圈的限制，幾乎沒有可用的上下診斷窗口，等離子體參數的測量大多使用水平窗口。HL22A的真空室的內壁沒有窗口，探測束只能通過內掛式反射鏡返回到干涉儀。因此干涉儀的選型結構采用邁克爾遜型。 用于干涉儀的主要光學元件有:反射鏡、反射凹鏡、分束器、診斷窗口、光柵。反射鏡和反射凹鏡由適用于遠紅外波段反射和聚焦的K9玻璃基地的鍍鋁鏡或鍍金鏡制成,其損耗系數為1%,孔徑大小由2。2d(d為反射鏡上光束的大小)計算得出。在等離子體電子密度的診斷中，為了使探測的空間分辨率最好，應將探測光束的束腰置于托卡馬克等離子體的中平面上，且使束腰越小越好。FIR激光傳輸滿足高斯光束傳輸規律，束腰與發散角的關系成反比,束腰越小，到達診斷窗口的光束越大，窗口尺寸的限制也越苛刻，因此必須兩者折衷考慮。我們采用了自恰式的光路設計方法:以診斷窗口的孔徑和窗口到等離子體中心的距離作為限制條件，來決定等離子體中心處的束腰大??；以等離子體束腰和中心到真空室內壁的距離決定掛鏡的曲率半徑(即反射鏡的曲率與光束的曲率相等)。這樣探測光束可以從內壁掛鏡原路返回與入射光束完全重合地通過診斷窗口。 用于干涉測量的托卡馬克的診斷窗口一般由石英晶體制成。為了使入射光束的透過率最大,吸收和反射最小，我們用平行于光軸z切割的晶體，且滿足入射波電場矢量垂直于入射面,平行于光軸。 除了診斷窗口的限制外，在干涉儀的設計中還必須對以下幾處束腰位置予以考慮:HCN激光器的束腰位于輸出端口處,等離子體中心的束腰由裝置的幾何尺寸決定，而用于多普勒頻移的光柵由于反射面小，也需放在束腰處.同時探測器接受面也應位于束腰處。因此用單面變換透鏡或單面反射凹鏡是不能完成如此多的變換，必須用多面透鏡組合變換。 圖1是HL22A激光邁克爾遜型干涉儀的示意圖。3m腔長的HCN激光器光束的束腰d0=21. 5mm.通過凹面反射鏡M3將激光光束經5. 6m距離從裝置大廳底層引入第二層，進入由數根導軌搭成的干涉儀光路主體。SP1分束器將光束分成測量束和參考束兩部分。M9和M2組成的凹鏡組將測量束的束腰由8. 77mm變換到等離子體赤道面中心13mm，并使在窗口處束斑最小，其值為18. 4mm。在距等離子體中心束腰524mm處，安置一凹面鏡,該反射鏡將光束自恰返回，在中心處與入射的光束束腰重合。由通過等離子體返回的光束與通過光柵產生了多譜勒頻移的參考光束在SP3處匯合，通過短焦距凹面反射鏡將束腰變換到Φ2的TGS探測器端面上，由此得到測量道差拍信號.在參考道光路中，由SP2分束器將其分成兩部分，一部分經過光柵調制，另一部分不通過光柵，兩者在SP5處匯合，由M8短焦距凹面鏡聚焦TGS探測器上，產生參考道差拍信號。

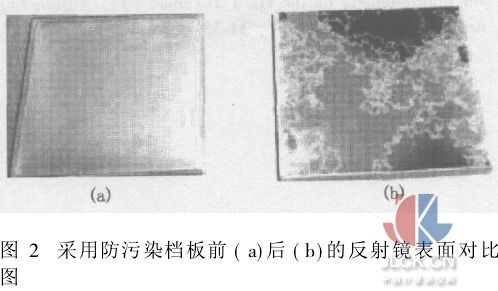

托卡馬克等離子體放電過程中，由于高能粒子的轟擊、射頻波放電拉弧和壁處理技術的使用，真空室中面向等離子體的器壁、窗口和反射鏡均要遭到濺射和膜涂覆。為此我們?cè)O(shè)計了多次反射防污擋板置于內壁掛鏡的兩側(該擋板位于孔欄的陰影區)。經2002年和2003年的兩輪實驗對比表明，采用同樣膜厚的鍍金凹面反射鏡無防污裝置的放電20天玻璃基底上的金膜95%以上濺射掉(圖2(a))，采用了防污裝置的放電50余天80%的金膜還存在(見圖2(b))。該反射鏡對337μm的激光的反射在不同的污染區域有不同的表現:在拉弧區(圖中有細小花紋區域)FIR激光的反射率為75%，在粒子的沉積區(圖中上下部位)FIR激光的反射率為60%。等離子體放電對裝置會產生一些機械振動，為此在內掛鏡鏡架的設計中采用了彈簧頂拉式結構[5]。

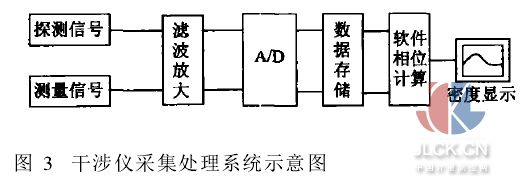

3軟件比較相位數據處理技術 HL22A托卡馬克裝置采用的是空心變壓器的結構，裝置的周圍存在很大的雜散磁場,會對測量系統造成一定的干擾。通常干涉儀的信號采集處理采用硬件相位比較方法[6]，由于本文介紹的內壁反射式激光干涉儀的探測器距裝置4m左右，放電過程中產生的干擾常常造成條紋誤記數。為此我們采用一種新的軟件比較相位技術。其原理見圖3。由熱釋電探測器TGS測量到的參考路和探測路的正弦波差拍信號分別經頻率為10k±2k的帶通濾波放大系統進入1M采樣率的采集系統,通過A/D變換PC機將兩路信號的原始數據存儲在計算機中。用軟件識別技術將正弦波的周期及各個過零位置找出，比較參考路與測量路的相位，由式(4)得到電子密度的信息。

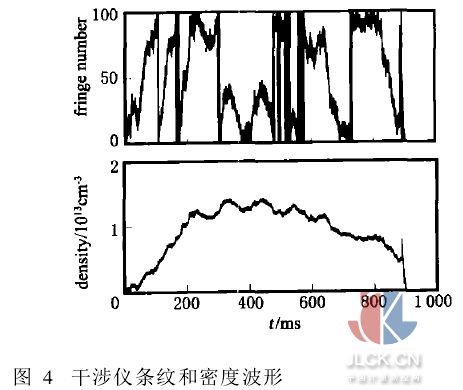

由于軟件比較方法將干涉儀的差拍信號記錄存儲，當放電對干涉儀系統產生干擾時，可以通過分析原始信號，找到干擾的位置，用不同的選擇條件語句，判定過零點的閾值范圍和位置，增加或去除條紋，獲得合理的密度曲線，從而可以提高整個系統的測量準確率。 HL22A內壁反射式干涉儀的測量精度在等離子體電流Ip<200kA,縱場BT<2特斯拉的工作范圍內為1×1012cm-3。圖4是干涉儀測量得到的原始相位變化信號和電子密度波形。

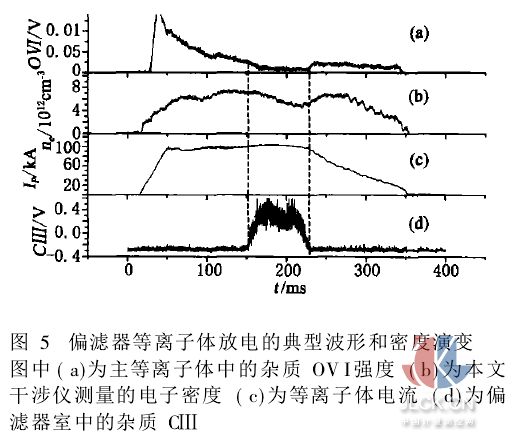

4偏濾器等離子體放電的密度行為 內壁反射式激光干涉儀已于2002年在HL22A托卡馬克上投入實驗測量，為2002~2003年兩輪工程和物理實驗近2 000多次放電提供了電子密度數據。 磁約束聚變的目的是控制具有一定能量的粒子在裝置中實現聚變反應，從而產生大量的反應能.粒子與容器器壁碰撞產生雜質，雜質將損耗反應粒子的能量。偏濾器將通過磁場位形使等離子體與器壁的作用降低，將雜質粒子引導出放電真空室，從而提高聚變反應的效率。圖5是HL22A裝置典型的偏濾器等離子體放電波形和其間的密度演變過程。圖為真空紫外測得的主等離子體的OⅥ雜質譜線強度， (b)為本文介紹的干涉儀測量的主等離子體線平均密度，(c)為等離子體電流，(d)為偏濾器室中用可見光譜測量的CⅢ雜質的譜線強度。 150ms以前為孔欄等離子體放電，偏濾器室中沒有觀察到CⅢ雜質，等離子體電子密度的變化與等離子體電流的演變一致。150~230ms期間,等離子體放電進入偏濾器位形，主等離子體中的雜質明顯下降，偏濾器室中的雜質明顯上升，電子密度減小，這時等離子體電流卻沒有明顯的變化。230ms以后,等離子體又恢復到孔欄放電位形，偏濾器室中的雜質下降到幾乎為0，主等離子體的雜質回復到150ms的水平。由于等離子體的電子密度與器壁的再循環相關，偏圖中為主等離子體中的雜質OVI強度為本文干涉儀測量的電子密度為等離子體電流為偏濾器室中的雜質CⅢ濾器放電形成的磁場位形使最后一個封閉磁面刮離真空室的器壁的范圍較小，壁與等離子體的相互作用減小，從而降低了再循環，電子密度也相應減小。偏濾器形成的x點，將主等離子體中的雜質引入偏濾器室,因此造成了偏濾器室中的雜質升高，這對于聚變堆工作時的除灰是非常有利的。
5結語 本文介紹了用于中國第一個偏濾器托卡馬克裝置的內壁反射式激光干涉儀系統的設計及其在等離子體密度診斷中的應用。真空室中內掛鏡的防污染設計保證了干涉儀的長期運行。在數據采集和處理中提出了一種軟件比較相位方法，該項技術的使用，克服了空心變壓器帶來的雜散磁場的干擾造成的條紋誤記數，提高了采數率.偏濾器放電期間的電子密度行為表明，偏濾器的磁場位形使等離子體與真空室器壁的相互作用降低，減小了粒子的再循環。 摘自：中國計量測控網
|
