一、概述 研究過定量包裝機或散料秤的朋友們都知道,目前這類衡器的控制儀表有二類: 一是專為定量包裝機或散料秤設計的儀表, 這類儀表功能基本固定,有一些參數供用戶選擇以增加靈活性, 但留給用戶的余地非常小, 儀表廠家為了增強適應性, 往往按照各種情況生產很多型號的儀表。即使這樣, 由于用戶現場情況千變?nèi)f化, 往往不能滿足用戶的現場要求而只好請儀表廠家定做, 不僅提高了成本還耽誤時間, 更不便于維護。另一類配置是常規稱重儀表加 PLC( 可編程控制器) , 利用儀表采集重量數據, 而控制處理由 PLC 完成, 這類結構靈活性固然大, 能滿足用戶的流程控制要求, 但二者組合系統復雜, 成本高, 更主要的是 PLC 的編程難度大, 一般衡器行業的從業人員常常難以掌握。 杭州四方稱重系統有限公司開發的 XK3196C2型用戶可編程稱重顯示控制器, 結合了上述二種模式的優點: 它是一個專用于稱重控制的 PLC, 既有常規稱重儀表的功能, 又有 PLC 的功能。更主要的是其編程非常簡單, 每一條指令對應流程中的一個過程, 一個用戶程序一般不過十幾條指令, 即使用戶無任何編程經驗, 經短暫培訓即可基本掌握, 有一定匯編編程經驗的用戶經閱讀完說明書后可立即掌握。為便于用戶使用, 廠方還開發了相應的編程軟件包,隨機贈送。本機通過儀表自帶的串行口編程, 可隨時在線編程從而方便地改變工作流程。廠方也可按用戶提供的流程代為編程。安裝開孔尺寸僅為 151寬) ×76( 高) ×170( 深) , 適合嵌入系統控制柜中。 二、主要功能 1. 共 100 余條指令,每條指令完成一個動作,用戶儀表功能和工作時序由用戶自行編程確定, 從而可完成各種復雜稱重控制; 2. 8 點開關輸入信號,8 點繼電器輸出, 全隔離; 3. 2 個應急處理輸入 ( 相當于外部中斷) , 4 個定時器, 其中 2 個有計數功能; 4. 可直接接受計算機的指令和數據, 從而作為DCS 系統的執行部件; 5. 具有 1 個全雙工 RS232 通信接口,1 個RS485口( 可選) , 8 個等效大屏輸出口, 可分別編程為顯示累計重量、累計次數、實時重量、目標重量等信息; 6. 7 位 LED數碼顯示器,8 個 LED狀態指示燈; 7. 可選 RS485 及 4- 20mA 輸出; 8. 有 2 個傳感器輸入通道, 可交替控制 2 套稱重系統。 三、用戶操作方法 由于本儀表是可編程的, 因此其操作方法隨不同的編程而改變, 其功能操作由系統集成商編程確定, 若由儀表廠家按照用戶要求代編程, 則會得到一份用戶定制系統相應的操作手冊。 四、指令系統和編程 制造廠為用戶提供編制流程程序的服務, 因此用戶并非必須學會編程, 但用戶了解一些編程知識對現場調試十分有利。 本儀表的指令系統包括 4 類指令: 1.條件等待指令,當滿足指定條件執行下面指令,否則等待; 2.條件指令,當滿足指定條件執行下面指令,否則跳過; 3.動作指令,執行各類輸出、延時、打印等各類操作; 4.轉移指令。 所有指令均為單步, 細節限于篇幅,不再詳述,用戶可見《XK3196C2 稱重顯示控制器指令系統》。本儀表的內部硬件結構類似一個單片機, 有2 個外部中斷源 ( 在開發系統中稱為“應急處理輸入”) , 輸入分別為 I7、I8, 當允許中斷時, 若 I7 或 I8有效將立即執行對應的中斷服務程序內容。當 I7、I8不用于中斷輸入時, 可作為一般的輸入。儀表有 4 個定時 / 計數器, 當啟動定時器時, 到給定時間將立即執行相應的中斷服務程序。 廠家可為用戶免費提供開發系統, 用戶可以使用該系統實現對 XK3196C2 的軟件調試和軟件升級, 其界面如下:

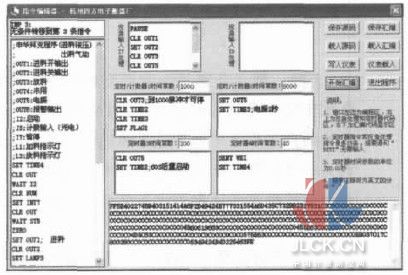

調試軟件時, 用通訊專用線將儀表 RS232 口與計算機的 RS232 相連, 計算機的波特率必須為1200BPS。 與一般匯編程序調試過程相同, 調試程序分以下幾個步驟: 1.編輯程序, 在編輯過程中可用“保存源碼”按鈕隨時保存程序, 調出保存的源碼用“載入源碼”按鈕; 2.匯編源碼, 匯編后的機器碼顯示在窗口下部機器碼區; 3.將程序?qū)懭雰x表。 用戶可隨時從儀表中讀出用戶寫入的程序, 這只需按“儀表載入”按鈕即可“。保存匯編”和“載入?yún)R編”按鈕分別用于將機器碼存入文件或從文件中調出。為防止用戶程序被非正常修改, 用戶最好修改儀表密碼, 這樣非管理人員將只能讀出而無法修改用戶程序。 五、遠程控制 本儀表除可接收計算機的編程指令外, 還可接收計算機的控制和參數設置指令, 這個特點使本儀表除可作為一個獨立控制器外, 還可作為 DCS 系統中的一個執行部件而受計算機的集中控制。有以下幾部分指令: 1.寫入重量設置; 2.遠程控制輸出; 3.遠程控制輸入; 六、應用舉例 由于本儀表可編程, 其可以實現的功能是無限的, 以下是常見的應用。為便于用戶設計, 我們有很多現成的程序供用戶直接調用。 1.用于包裝秤 可實現單速、雙速、三速甚至四速的包裝, 增量法或減量法包裝均可,只受輸入輸出線數量的限制。 2.用于配料秤 可實現一種料到八種料的配方, 只受輸入輸出線數量的限制,多于 8 種料則需外加外部譯碼器。 3.用于散料秤( 非連續累計自動衡器) 可實現加料、累計、放料、排堵、報警等一系列動作, 性能及靈活性絕非專用儀表可比。 4.用于雙斗散料秤( 散料秤) 雙通道輸入特性可實現雙斗計量的散料秤的進出料交替控制, 實現每個斗的進料、計量、放料、累計打印等, 十分便利。 5.用于起重設備過載報警 比如行車上常見的 90%F.S, 105%F.S, 110%F.S延時報警。 6.用于變送器和 DCS 系統中的執行部件。 為讓讀者對本儀表的工作程序有實際了解,我們舉一個 2 速包裝的流程程序。該項目中用戶要求的工作流程如下: 1. 人工將包裝袋套到包裝機出料口; 2.按啟動開關( 行程開關) ; 3.自動將袋夾緊; 4.檢測到袋夾好后啟動加料; 5. 到快加點關閉快加; 6.到慢加點關閉慢加; 7.打印本次重量; 8.釋放包裝袋, 準備下一次循環。 硬件配置如下: 啟動: I2 夾袋信號輸入: I3 緊急停車按鈕: I7 快加輸出: OUT1 慢加輸出: OUT2 放料( 夾袋) 輸出: OUT3 打印機 程序如下: SET INT7; 將 I7 輸入做應急處理, 用于緊急停機 BEG:WAIT I2; 等候按“啟動”鍵 SET OUT3; 將包裝袋夾住 WAIT I3; 確認袋已夾好 WAIT STB; 等候重量穩定 ZERO; 將包裝袋去皮 SET OUT1; 啟動快加 SET OUT2; 啟動慢加 INC NUM; 進程提示 SET LAMP1; 快加指示燈 SET LAMP2; 慢加指示燈 WAIT>W1; 加料到快加量 CLR OUT1; 關閉快加 CLR LAMP1; 快加指示燈熄滅 INC NUM WAIT>W2; 加料到慢加量 CLR OUT2; 關閉慢加 CLR LAMP2; 慢加指示燈熄滅 INC NUM WAIT STB; 等候重量穩定 PRT WEI; 打印并累計本次計量 CLR OUT3; 放料 SET LAMP3 INC NUM WAIT CLR LAMP3 JMP BEG; 下一個循環 / 外部中斷服務程序,急停功能 / PAUSE; 暫停但保留狀態 CLR OUT; 關閉一切輸出 WAIT I2; 等候按“啟動”繼續 CONTINUE; 從暫停處繼續 RET; 中斷返回 摘自：中國計量測控網
|
