1概述 DS7505[1]是 Maxim 公司的數字溫度計及溫控器，其工作電壓為 1.7～3.7 V，測量溫度范圍為-55℃～+125℃，當所測溫度超過 0℃～+70℃時，其精度可達±0.5℃。 用該器件測量溫度時無需任何外部元件。 該器件讀取分辨率有 9 位、10 位、11位、12 位四檔，通過兩條串行接口線 SDA 和 SCL 進行數據的讀寫操作。 DS7505 是以高位對齊低位補零的方式存儲數據，由于 DS7505 是從高位讀取數據，因此在只讀取整數溫度時，只需讀取一個字節。圖 1 給出 DS7505 的引腳排列，其中 SDA為數據的輸入輸出;SCL 為時鐘輸入;O.S. 為控制輸出;GND為接地;A0，A1 與 A2 為地址輸入;VDD 為輸入電壓。

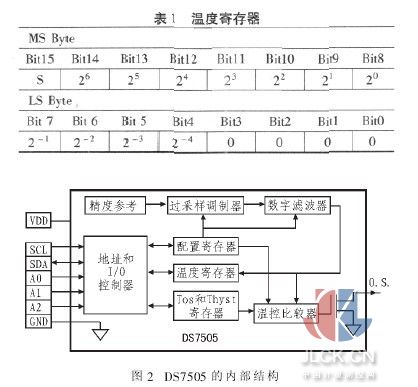

2 DS7505內部結構和功能 圖 2 為 DS7505 內部結構。 包括地址及 I/O 接口控制器，精度參考，過采樣調制器，數字濾波器，溫控比較器以及 4 個寄存器，即配置寄存器，溫度寄存器、Tos 與 Thyst 寄存器。 2.1溫度寄存器 DS7505 把每次的溫度測量值經 A/D 轉換后存到該寄存器內。它是 2 個字節寄存器,溫度值以二進制形式存儲在該寄存器內如表 1 所示。 符號位(S)表示溫度值的正負，S 為 0 代表正，S 為 1 代表負。 該位可隨時讀取，且并不影響該溫度寄存器正在運行的操作。 該寄存器的 Bit0～Bit3 位被硬件置零。按照先從高位存儲，低位補零的原則存儲數據，如存儲 12位溫度數據時用 Bit15～Bit4 存儲; 存儲 11 位溫度數據時，使用 Bit15～Bit5，并把 Bit4 置零;依次類推存儲 10 位、9 位溫度數據。 存儲時選用哪種數據分辨率 (9 位、10 位、11 位或 12位)需對配置寄存器進行設置。

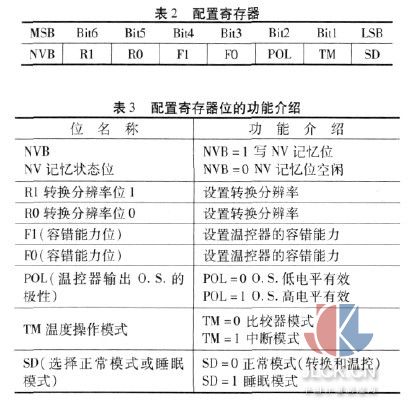

2.2配置寄存器 使用配置寄存器來設置 DS7505， 如溫度數據讀取分辨率、操作模式、容錯能力、輸出引腳極性等設置。 該寄存器的各位表示如表 2 所示，表 3 是對其各位功能的詳細描述。
SD=1 時 DS7505 處于睡眠模式 ， 此時轉換結束并把轉換結果存入溫度寄存器內， DS7505 進入低功耗待機狀態。SD=0 時 DS7505 回到正常操作狀態———轉換和溫控操作 ，此時 DS7505 執 行 溫 度 測 量 ， 并 把 結 果 存 入 溫 度 寄 存 器 ，DS7505 進入睡眠狀態。

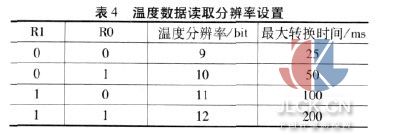

TM 位用來設置 DS7505 的工作模式 。 TM=0 則 DS7505處于比較器模式，當測得的溫度值連續超過 Tos 寄存器中的溫度值數次后 (超過次數取決于配置寄存器中的 F1 與 F0位)，則激活 O.S.，并 O.S.一直保持有效，直到溫度低于 Thyst寄存器內的數值為止。 當 DS7507 是由比較器模式進入睡眠模式，則不清除 O.S.輸出。 TM=1 則 DS7505 處于中斷模式，當所測值連續超過 Tos 寄存器內溫度值數次后，O.S.激活。 一旦激活 O.S.只能使 DS7505 處于睡眠模式或者從任意寄存器讀取數據才能使其失效，O.S.失效后其輸出清零，當測量溫度低于 Thyst 寄存器內的數值連續數次后，O.S.被重新激活[2]。存儲溫度數據前，應配置寄存器的 Bit6 和 Bit5(即 R1 與R0)，用于選擇溫度數據存儲分辨率。 如表 4 所示。

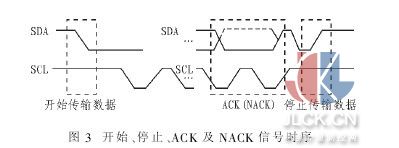

配置寄存器的 F0 與 F1 位用于設置溫控器的容錯能力，即規定所測溫度連續超過 Tos 或 Thyst 寄存器內數值的次數，即激活 O.S.的條件，F(xiàn)1F0=00 時激活 O.S.所需連續次數為1;F1F0=01 時 ， 所需次數為 2;F1F0=10 時 ， 所需次數為 4;F1F0=11，所需次數為 6。 2.3寄存器指針 寄存器指針是一個 8 位寄存器， 其中高 6 位置零， 低 2位(P1 和 P0)用來設置訪問寄存器，如表 5 所示。 對 DS7505讀寫操作時必須先通過 P1 和 P0 設定要訪問的寄存器。 一旦設定后不能對其更改。 從溫度寄存器讀取數據時，只需設定一次寄存器指針，只要不改變，數據將順序從寄存器讀出。 但是當寄存器寫入時， 每寫入一次 (即便是向同一寄存器寫入)，寄存器指針都需要重新設定。 上電時指針默認指向溫度寄存器，因此讀數溫度寄存器無需重新設定指針。 2.4 Tos與Thyst寄存器 Tos 和 Thyst 寄存器的數據格式與溫度寄存器相同。 每次溫度轉換后，轉換值都與儲存在這兩個寄存器中的數值進行比較。O.S.的輸出是根據 DS7505 的操作模式和比較器的結果進行更新。 在溫控器比較期間所使用的 Tos 和 Thyst 中的數值的位數與溫度數據讀取分辨率相同，如分辨率為 9，則溫控比較器只使用 Tos 和 Thyst 的高 9 位。 如未用 DS7505 的控溫能力，O.S.位的輸出就與 Tos 和 Thyst 無關，此時這兩個寄存器可用做一般存儲器存儲數據。 3 2線串行數據總線 DS7505 通過串行時鐘信號 (SCL) 及串 行數據信 號(SDA)兩條 2 線串行數據總線進行通信。 總線上,主機 (如單片機)產生 SCL 信號并發送啟動和停止命令。 當 SDA 和 SCL都為高電平，總線處于空閑狀態。 當 SCL 保持為高且 SDA 產生一個由高到低的電平時，主機開始傳輸數據;當 SCL 保持為高而 SDA 由低變?yōu)楦邥r，主機停止數據傳送，總線回到空閑狀態。 所有通信都是從 MSB 位開始。 接收設備(主或從機)每接收一個字節，都將在 SDA 上產生一個低電平的確認信號ACK，當主機接收完最后一個數據字節時 ，將發送高電平的非確認信號 NACK 來暗示接收數據已結束。 如圖 3 所示。

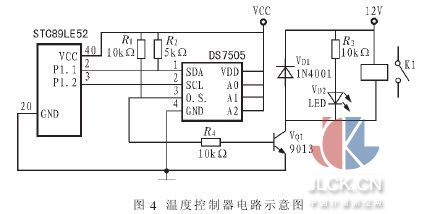

總線上的每個從機都有一個可被尋址的 7 位地址(1 0 01 A2 A1 A0)，其中 A2、A1、A0 可由用戶通過設定相應引腳的電平進行選擇， 這樣可允許多達 8 個 DS7505 掛接在同一總線。 控制字節由主機發出，是由 7 位從機地址加上 R/W 位構成，即 1 0 0 1 A2 A1 A0 R/W。 如果主機要由從機讀數據，則R/W=1,寫數據，則 R/W=0。 4 DS7505在測溫系統中的應用 圖 4 給出數字溫度計和溫控器 DS7505 與單片機 STC89LE52 結合構成的測溫系統電路圖,可實現溫度測量和控制[3]。 在設計中，設定配置寄存器的 POL=0，即令 O.S.低電平有效而高電平無效，且開始時，令繼電器處于斷開狀態， 配置寄存器的 TM=0，DS7505 工作在比較模式下，通過編程設置門限溫度值，將采集的溫度數據與門限值相比較，當?shù)陀陂T限值時，O.S.位處于無效狀態，輸出高電平，三極管導通，繼電器閉合，從而進行加熱;當采集的溫度值超過門限值且達到激活 O.S.的條件時，O.S.位被激活，低電平有效，三極管(VQ1關斷)，繼電器斷開從而進行降溫。 用繼電器控制加熱器的開關可以使被測物體的溫度保持在一定的溫度范圍內，即構成一個恒溫器，另外可設置相應的時間實現對物體定時加熱，在到達規定時間后由蜂鳴器報警來通知，隨后可由按鍵來結束蜂鳴器報警[4-5]。
在設計中利用發光二級管(VQ2)作為指示燈 ，其點亮 、熄滅表示加熱器的加熱狀態和降溫狀態。 為了防止三極管 VQ1擊穿[6]，在電路上并聯一個二極管(VD1)，起保護作用。 5結語 DS7505 是一種無需任何外部器件就能實現溫度測量的數字溫控器，是擁有獨立溫控能力的器件。 它體積小，編程簡單，且精確度高，耗電低。 在設計的溫度測量系統中選用了 DS7505數字溫控器，實際應用證明該器件使用簡單、測量精度高，并且不易受環境因素干擾，具有良好的適應性和擴展性。 摘自：中國計量測控網
|
