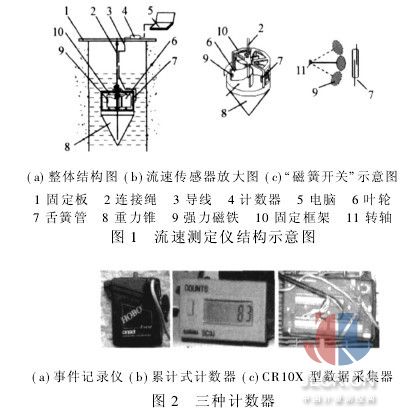

1引言 水流流速、流量的測定,作為水文學的主要內容之一,一直受到人們的普遍關注。在水文學發展的5000多年歷史長河中,人們對高流速、大流量的江河水流,以及有壓、高水頭的管道水流的流速、流量的測定問題進行了大量研究與試驗工作,并發明制造了多種測定儀器,比如公元1870年美國的埃利斯發明旋槳式流速儀,公元1885年美國的普賴斯發明旋杯式流速儀。但是,有關低流速、小流量水流的測定始終處于緩慢的發展階段。隨著科學技術的發展,水流測定儀器也在不斷的發展和改進中。目前,在水流流速觀測儀器中,主要有3類[1],第一機械式:根據旋槳或葉輪被水流推動的轉數,間接測得流速;第二電磁式:觀測水流在地磁場中流動所產生的感應電動勢的變化,測定流速和流向;第三聲學式:利用聲波傳播的多普勒效應,測定流速。由于計算機技術的飛速發展,流速儀的發展方向正在向全自動、智能化、存貯式方向發展;同時,在流速儀的設計研制中,不僅要考慮儀器測量精度、儀器使用條件,還要考慮野外工作時能降低勞動強度,操作時方便可靠,測量數據由計算機處理等等[2]。近年來,隨著電子技術和傳感技術的迅猛發展,國內外新型的測量流速的儀器設備越來越多,例如旋槳流速儀、電磁流速儀、超聲波流速儀、激光流速儀和粒子圖像測速系統等,但因價格昂貴,使用條件苛刻,操作復雜,使其推廣應用受到了很大的局限。本文針對上述存在的主要問題,在機械式流速測定儀的基礎上,利用“磁簧開關”及計數器,自行研制了一種適宜低流速測定的試驗裝置,該裝置由于結構簡單、技術先進、使用方便,特別適用于野外裂隙巖體滲流等低流速水流的自動連續測定。 2測定儀的結構組成 圖1給出了流速測定裝置的結構示意圖[3]。由圖1可以看出,該流速測定儀主要由流速傳感器、脈沖發生器和計數器3部分構成,另外,還包括固定框架、重力錐、連接繩、導線等輔助部分;其中,流速傳感器為5片葉輪的轉子,目前有關轉子式流速傳感器及計算公式的研制技術已相當成熟;脈沖發生器主要由強力磁鐵和舌簧管兩部分構成,簡稱“磁簧開關”,見圖1中的所示,強力磁鐵安裝在其中一個葉片的頂部,舌簧管安裝在固定框架的內側,兩端用酸性硅酮玻璃膠密封;計數器為可以采集和記錄電脈沖信號的單片機,見表1和圖2所示。同時,為了保證葉輪在安裝永久磁鐵后,其重心與原來基本保持相同,在其它四個葉片的頂部分別安裝一塊與磁鐵重量相當?shù)你~制品,詳見圖1。

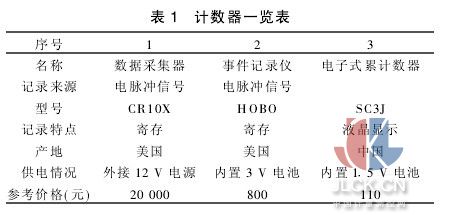

3測定儀的工作原理 利用葉輪的轉動速度與水流流速成正比的關系,流體流動推動葉輪旋轉,當安裝有強力磁鐵的葉片從舌簧管旁邊經過時,舌簧管內部的一對彈性舌簧片在磁場吸引力的作用下,克服舌簧本身的彈性阻力而接觸導通,并隨著帶有強力磁鐵的葉片的遠離而斷開,在這一過程中“磁簧開關”將產生一個電脈沖信號,該電脈沖信號將通過導線被傳輸?shù)接?jì)數器中,計數器將隨時傳來的電脈沖信號以不同的形式記錄下來,其中電子式累積計數器將累加的數字顯示在液晶屏幕上。 這種計數器需要借助時鐘來計算水流的流速;事件記錄儀將產生每個電脈沖信號的時間記錄下來,并寄存在單片機上,隔一段時間用電腦通過專用軟件(如Boxcar Pro 3·51)將儲存在事件記錄儀中的數據取出即可;數據采集器是根據事先設定好的采樣間隔,將一定時間內所產生的電脈沖信號總數記錄下來,并寄存在單片機上,隔一段時間用電腦通過專用軟件(如PC208W)將儲存在數據采集器中的數據取出即可。
流速儀公式為:
式中:V為水流速度;K為流速儀轉子水力螺距;n為流速儀轉子的轉速;T為計測旋轉周數所用的時間;N為T(mén)時間內轉子的旋轉周數;C為流速儀的修正值。系數K、C可以經過檢定系統確定,因此,只要在一定時間(T)內,測得流速儀轉子的旋轉周數(N),然后將n的取值代入式(1),便可計算出水流的速度。 4結論 該測定裝置是一種便攜式超小型流速儀,結構簡單,原理清晰,可以充分利用當前轉子式流速儀有關流速傳感器的最新研究成果與成熟技術,在此基礎上對數模轉化過程和記錄部分進行創新,根據不同的環境條件和使用要求,具有3種不同的記錄方式,在完成流速測定的過程中各具特色,使用者可以根據實際情況,靈活選用。 摘自：中國計量測控網
|
