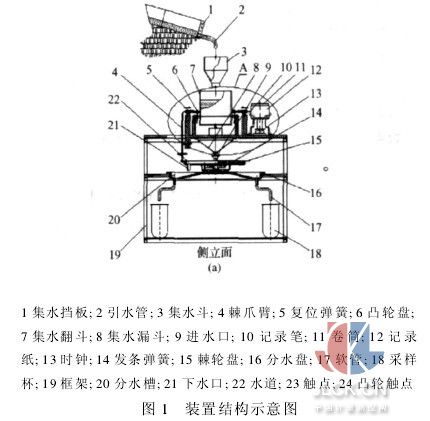

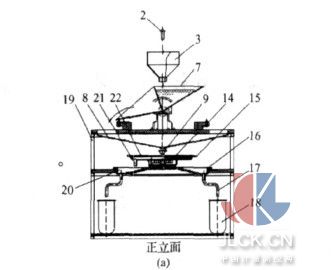

1引言 土壤侵蝕中的徑流泥沙含量是衡量水土流失的重要參數之一,徑流泥沙含量的測定對土壤侵蝕研究和水土流失治理具有重要意義[122]。“烘干稱重法”作為泥沙含量測量的傳統方法,同時也是精度最高的方法,在測量之前首先需要對徑流進行采樣,并且采樣的好壞直接影響測量結果的精度[3]。目前應用于坡面徑流采樣的方法與裝置主要是集水池法及多孔分流裝置,屬于集總式測量。隨著生態環境科學,以及分布式流域水文學的不斷發展,需要對坡面徑流過程及侵蝕過程進行分布式監測與管理,由于目前傳統的采集方法不易對坡面徑流進行分段化處理,很難對坡面侵蝕的動態過程進行自動連續監測,同時傳統的徑流采樣方法所引起的系統誤差已不能滿足日新月異的科學需要。為了解決這個問題,自行設計了一種分布式自動水樣采集及流量測量裝置,該裝置能夠連續進行徑流樣品采集,并記錄坡面徑流的動態過程,同時具有結構簡單,操作方便的優點,運用該裝置可以很好的解決坡面徑流樣品的分布式自動采集及流量測量問題,為小流域坡面土壤侵蝕的動態過程研究提供技術支撐。 2徑流水樣采樣與流量測定的功能要求 為了滿足對坡面徑流過程及侵蝕過程進行分布式監測與管理,采集裝置的設計必須考慮以下因素:(1)坡面徑流流量過程的自動測定,包括徑流的開始時間、停止時間及任一時刻的徑流流量;(2)坡面徑流水樣的分布式采集,包括每一水樣的采集時間、采集量,單次采集量的大小可以提前預設;(3)水樣的采集不影響徑流流量過程的測定;(4)該裝置主要應用于野外實驗監測中,因此應盡量減少對外來動力的依賴;(5)水樣采集一次循環結束時應將采集裝置關閉,以避免采樣重復。 3徑流測定及采樣裝置的功能設計 3·1采樣裝置的結構組成 坡面徑流測定及采集裝置如圖1所示,主要由翻斗式流量傳感器、脈沖發生器、打點式計數器及分布式水樣采集器4部分構成。其中,翻斗式流量傳感器主要由集水漏斗、對稱式集水翻斗、翻轉軸及集水量調節螺栓構成;脈沖發生器主要由凸輪盤和凸輪凸起構成;打點式計數器主要由時鐘、時鐘旋轉盤、滑槽、銷軸、螺桿、螺母、螺母支架、記錄紙、卷筒構成,記錄紙?jiān)O(shè)置于卷筒上,卷筒的中心固定有螺桿,在時鐘轉盤的彈簧發條驅動及滑槽與固定螺母的約束下,表面覆有記錄紙的卷筒在轉動的同時還上下運動。分布式水樣采集器主要由棘輪轉盤、棘爪壁、分水盤、集水容器及銷釘構成,彈簧發條驅動棘輪轉盤旋轉,銷釘防止裝置進行重復采樣,棘爪壁阻止棘輪轉盤轉動,棘輪轉盤設置流道對應分水盤外邊緣上均布的分水槽,每一分水槽開孔與下方的一個集水容器通過軟管進行連通,為了節省空間,集水容器呈正方形布置。集水翻斗設置于支架的翻轉軸上,翻轉軸2側分別設置凸輪盤,凸輪盤上凸起觸點分別與設置于框架上的記錄筆觸點及棘爪觸點相接觸。集水翻斗每翻轉一次,打點式記錄筆尾部的動滑輪擠壓一次,而頭部將在記錄紙上打一個點,并在復位彈簧的作用下恢復到原來位置;同時棘爪臂抬起一次,棘輪轉盤轉過一定角度,徑流經集水漏斗、集水翻斗、分水槽進入集水容器。
3·2工作原理 坡面徑流采集裝置主要分為水動部分和轉動部分,水動部分由集水翻斗驅動棘爪臂抬起和記錄筆打點;轉動部分由彈簧發條驅動棘輪盤旋轉、時鐘的發條驅動記錄紙旋轉。水動部分主要結構是由2個互為反向設置的集水翻斗支撐于翻轉軸上構成。 3·2.1水樣采集原理 在使用之前,首先通過調整銷釘,使棘輪轉盤處于可轉動狀態,當發生降雨時,含有泥沙的坡面徑流通過集水漏斗進入集水翻斗,當徑流達到一定量時,集水翻斗便會在力矩的作用下翻轉到另一側,安裝在兩個集水翻斗翻轉軸側面的凸輪盤觸點將擠壓一次棘爪臂觸點,棘爪臂抬起使棘輪盤轉動一格,隨后棘爪臂將在復位彈簧的作用下恢復到原來的狀態;同時集水翻斗內的水將通過棘輪盤的水道進入分水盤的一個分水槽內,然后再通過連接分水槽與集水容器的軟管進行集水容器中。分水盤圓周均布很多個分水槽,每一個分水槽都有軟管連通到框架下方設置的集水容器,因此在集水翻斗多次翻轉過程中,棘輪盤將不同的轉動,當棘輪盤轉動一周的時候,即可收集到坡面徑流不同時段的水樣,同時由于銷釘?shù)淖饔?棘輪盤不再隨著集水翻斗的翻轉而轉動。在實際應用中,設定棘輪盤棘輪齒數和分水盤的分水槽數,再設定集水翻斗的翻轉容積,得到單位時間采集的水樣可對坡面徑流在大雨中水土流失情況做出分析測定。 3·2.2流量測定原理 利用集水翻斗自動翻轉的動力驅動翻轉軸上的凸輪盤的凸輪觸點擠壓一次記錄筆的觸點,隨即記錄筆將在記錄紙上完成一次打點任務,當瞬時擠壓外力消失后,記錄筆將在復位彈簧的作用下恢復到原來的狀態。同時,被測水流注入另一個集水翻斗內,從而保證水流監測的連續性。本裝置的記錄紙運轉部分主要包括時鐘發條驅動記錄紙卷筒水平旋轉;記錄紙卷筒中間設置螺桿軸在螺母的作用下,螺桿軸以固定螺距作上下運動,這樣記錄紙就可以時間為單位同時作水平和垂直的相對運動;記錄筆隨著被測水流流量的大小,變換打點頻率,產生的打點軌跡以螺旋曲線的形狀被反應在記錄紙上,實現對徑流流量的連續記錄。在實際應用中,設定時鐘分針上的齒輪齒數和記錄紙卷筒的周長和高度,螺桿軸的螺距,則得到記錄紙的連續使用時間。再設定集水翻斗的翻轉容積,得到記錄筆打點的距離分辨率或時間分辨率。當記錄紙走到盡頭,可人工將螺桿軸復位,開始下一記錄周期[4]。 4結論 坡面徑流水樣采集及流量測量裝置集徑流水樣采集與流量過程測定于一體,能夠?qū)崿F(xiàn)無人看守情況下徑流水樣的分布式采集與流量過程的自動測定,在中國科學院太行山山地生態實驗站坡面徑流小區的徑流過程及泥沙特性研究的實驗中運行可靠、操作方便。它可以廣泛應用于自然降雨及人工模擬降雨條件下坡面降雨徑流關系與土壤侵蝕過程的實驗研究,提高水文及水土保持的監測水平。 摘自：中國計量測控網
|
