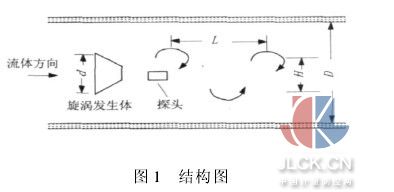

1引言 渦街流量傳感器是近30年迅速發展起來的流量儀表,與傳統的孔板流量計相比,有一系列獨特的優點。在使用過程中,渦街傳感器準確度高、結構簡單、無可動部件、重復性好、壓力損失小,并且其輸出頻率信號和流速成線性關系,同一臺渦街傳感器用于測量不同介質,其儀表常數不變,所以,越來越受人們重視。渦街傳感器輸出頻率信號和被測介質的流速成正比,也就是和流體的工況體積流量成正比,所以,主要用來測量體積流量。但實際需求大多是計量流體的質量流量。當前流行的方法是通過測出流體體積流量和其密度,然后,將二者相乘間接測量質量流量。體積流量的測量可用渦街流量傳感器來實現,而密度的測量比較復雜,流行的方法是通過壓力變送器及溫度傳感器(或溫度變送器)測量介質壓力和溫度,經二次儀表(或計算機)用軟件計算出介質密度,進而算出質量流量。這種方法有一定的局限性,只有被測介質的密度和溫度、壓力關系是已知的,如蒸汽可以根據國家標準在不同的范圍內擬合出蒸汽密度和溫度、壓力公式,或通過查表的方法來實現。但是,有時介質的密度和溫度、壓力的關系是不確定的,如混合均勻的多相流,各種成分構成比例隨時變化,就不能找到合適公式和表格。 筆者對渦街傳感器做了大量實驗,在此基礎上,提出用渦街作用力直接進行密度計算的新方法。 2渦街作用力密度補償?shù)脑?/p> 2.1傳感器結構 傳感器結構圖如圖1所示,渦街流量傳感器是采用“卡曼渦街”原理制成的,如圖1所示。在封閉的圓管內,垂直于流體的流向上放置旋渦發生體(通常為圓柱體、三角柱體或梯形柱體),當流體的流速達到一定的數值時,會在旋渦發生體的下游兩側產生兩排交替出現的旋渦列。當旋渦具有穩定的陳列,且同列相鄰旋渦間距離L與兩列間距離H的比值H/L=0.281時,產生的旋渦是穩定的。這種穩定而有規則的旋渦列為“卡曼渦街”。
2.2理論推導 由“卡曼渦街”原理可知,單列旋渦的頻率f和被測流體的流速v之間呈現如下關系:
另外,根據流體力學原理,卡曼旋渦作用到傳感器探頭的力,和介質的平均流速v,介質密度ρ和受力面積A間關系式為:
由于流體質量流量Qm為體積流量Qv乘以密度:
即質量流量和壓電晶體信號的幅值成正比,和渦街的頻率成反比,λ定義為質量流量的儀表系數是常數。

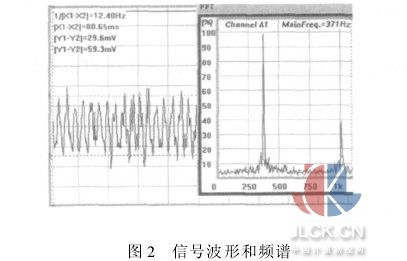

2.3實驗數據驗證 根據上述的原理選口徑為50mm的渦街樣機,傳感器探頭選用立片式結構,其信號大,可以將其等效為交流電壓源。在以羅茨鼓風機為氣源的空氣流量標定裝置上進行試驗,用數字示波器測量原始渦街壓電晶體信號的電壓幅值Vm,并將信號進行頻譜分析測出渦街頻率f,如圖2所示,同時記錄氣體的壓力值P,實驗時氣溫為21℃。
根據氣態方程可知,同一氣體兩狀態符合如下公式:
標準狀況時:T0=293,P0=0.101325MPa,氣體體積為V0。 工況時:T1=237+t,P1=P+0.101325MPa,體積為V1。 代入上式,得到壓縮比,再乘以標準狀況時密度1.2041kg/m3,即得到工況氣體(壓力為P(表壓),溫度為t時)的密度。

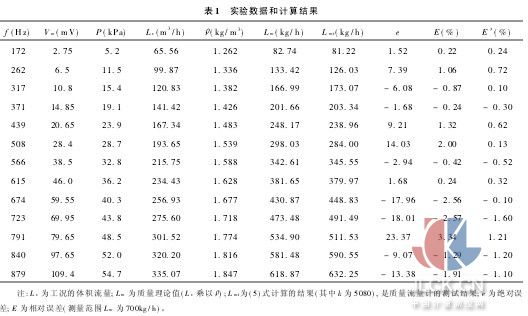

將記錄的實驗數據和計算結果,制成表1。工況氣體的體積流量Lv和渦街頻率f是線性關系,由渦街公式算出。進而將工況氣體的密度和工況體積流量相乘,得到理論質量流量Lm。根據(7)式由渦街信號的幅值和渦街的頻率計算出質量流量(其中λ為5080,由標定設備的標準表測得流量,經運算得到)Lmt,是由渦街信號幅值補償?shù)玫降馁|(zhì)量流量。將Lm和Lmt進行比較計算出絕對誤差和相對誤差。

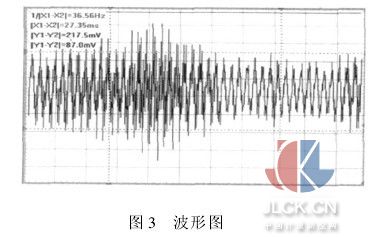

從表1中可以看出,由渦街信號幅值進行補償氣體密度得到的質量流量和理論值基本一致,但有些點的誤差比較大,是什么原因造成的?為此我們對測試過程作如下分析:由渦街信號進行頻譜分析測量到的渦街頻率是準確的,誤差很小;而測量渦街信號的幅值時,由于脈動流的存在,幅值大小在變化,這時幅值的測量誤差就很大,如圖3所示,這是示波器顯示的壓電晶體信號,這時讀出的數據誤差就比較大。 從圖1中右邊的頻譜圖可以看到除了渦街信號的譜線外,還有高頻的干擾譜線,經分析發現是介質高流速時波動的原因之一。

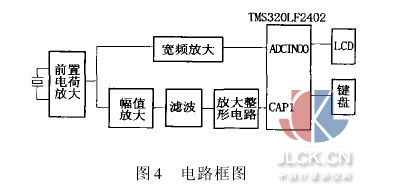

3信號處理電路 壓電晶體將渦街信號轉換成電荷(也可以等效為電壓)信號,先經過一級電荷放大電路將電荷信號變?yōu)殡妷盒盘?如圖4所示。電荷放大電路輸出分兩路,一路將信號定值放大,其輸出送到DSP的A/D輸入端,DSP對此信號進行FFT變換;另一路進行含自動增益控制的放大電路,將交變的渦街信號放大,再經過濾波電路濾去高頻的干擾信號,最后得到渦街信號的方波信號,由CPU測出其頻率f。由渦街的頻率值將FFT變換的結果對應的頻譜幅值算出,此值和渦街作用力線性關系,通過程序按照(4)式計算出流體的質量流量,并進行累加、輸出和顯示等。
經過信號處理后,重復做上述實驗,將數據處理后得到相對誤差E′(%),見表1的最后一列,可以看到E′比E要小。 4結論 理論推理和實驗數據都說明渦街信號中包含了流體的流速和流體的密度的信息,所以,可以通過測量渦街信號的方法進行測量流體的質量流量。但是,作者在實驗時也發現一些問題:首先是傳感器探頭有分散性,有的信號大,有的信號小。這是由于封裝傳感探頭都是手工加工,晶片的定位、絕緣材料的填充和用膠固定等操作時誤差比較大。為了減小傳感探頭的分散性,作者和廠家正在研究實現封裝探頭的工藝規范化、機械化,盡量減少人為誤差,并用先進手段對產品測試,做到產品性能的一致性高。 壓電晶體長時間使用后,信號會有所衰減,所以,廠家為此專門上了一套老化設備,確保產品出廠都經過老化處理,信號衰減在允許的范圍內。另外,由于實驗條件的限制,壓力變化范圍較小。 摘自：中國計量測控網
|
