1引言 MEMS器件通常包含一些可動部分,這些可動部件很脆弱,極易受到劃片和裝配過程中的灰塵、氣流、水汽、機械等因素的影響,從而造成器件毀壞或整體性能下降。此外,密封腔內氣體的可控性(包括真空)也是影響器件運行的一個很重要的因素[1],例如依靠諧振原理工作的MEMS器件(包括高精度加速度計、陀螺和RF諧振器等)需要?dú)饷苄苑庋b以維持穩定的諧振頻率和氣體阻尼系數[2]。氣密性封裝還可以降低水氣含量,防止MEMS器件的粘性失效。因此,高可靠的氣密性以及腔體氣體的可控性是保證器件運行穩定和低漂移的關鍵所在。目前,靜電鍵合是國內外普遍使用的一種氣密封裝工藝,它具有鍵合強度高、重復性好、氣密性高等優點,但是該方法對鍵合面的清潔度和平整度要求很高,如鍵合前芯片的光學加工,要求光潔度達V14級以上,表面不平整度應<50nm[3]。因此,生產效率較低,容易產生開裂、自動脫落等[4],總體成本較高。相比之下,玻璃漿料低溫鍵合對于芯片及基板表面無特殊要求,具有工藝簡單、性能優良、鍵合強度高、密封效果好等優點,并且可實現圓片級的封裝,大大降低了封裝成本。因此,在滿足穩定性和可靠性的條件下,采用低溫玻璃鍵合具有可觀的經濟效益。目前國內對玻璃漿料的制備及單個元件的氣密封裝有一定研究[5-7],但關于圓片級封裝及具體工藝過程未見報道。本工作系統地研究了玻璃漿料在低溫下氣密封裝MEMS器件的過程,并就氣密封裝過程中參數的優化及封裝后的氣密性等進行了研究。 2密封結構的制備 2·1玻璃漿料的選擇 選擇玻璃漿料時應滿足以下幾點要求: (1)熱膨脹系數與基板材料匹配; (2)封接溫度應低于基板材料的耐熱極限溫度; (3)漿料與基板及芯片有良好的浸潤性。實驗中采用硅或者玻璃為基板材料。考慮到Al布線,選擇的玻璃焊料的封接溫度應低于550℃(Al-Si共熔點577℃)。 選用Ferro公司提供的玻璃漿料,這是一種非晶態厚膜玻璃,封接溫度約為450℃,熱膨脹系數90×10-7/℃(與Si 26×10-7/℃以及Pyrex7740玻璃33×10-7/℃接近),并且該玻璃漿料與Si及玻璃基板均有良好的浸潤性。利用掃描電鏡上的X-射線能譜儀對玻璃漿料進行得出各組分的百分比MgO:6·59w%t ;Al2O3: 29·76w%t ; SiO2: 43·67w%t ; PbO2:19·09w%t ;ZnO: 0·88w%t。 2·2密封結構的實現 玻璃漿料通過絲網印刷在硅蓋板上形成5·5mm×5·5mm的閉合方形環,環寬0·5mm,印刷厚度50μm。然后將此硅蓋板放入回流爐中進行預燒結,使玻璃漿料中的有機溶劑完全揮發,并且在硅蓋板上固化成型。預燒結完成后的硅蓋板與傳感器芯片對準放置,使器件位于玻璃漿料形成的閉合環中,放入鍵合機中進行燒結,形成密封腔。密封腔單元結構如圖1所示。
國內已有對玻璃漿料氣密封裝的研究[8],但是對基于圓片級的封裝技術未見有報道。實驗中為了便于觀察圓片級封裝的各環狀單元玻璃漿料燒結后的形貌特征,用玻璃圓片代替硅蓋板進行鍵合。實驗結果如圖2所示。 封裝質量通過檢測各單元的剪切強度及氣密性來評定。剪切試驗在Dage Series 4000鍵合強度測試機上進行,對樣品的統計數據進行比較。氣密性檢測通過氦氣精檢和氟油粗檢兩步進行。氦氣精檢使用Varian 947氦檢漏儀,其檢漏精度為0·2×10-9atm cc/sec。氟油粗檢在KYKY F-3型氟油加壓檢漏儀中進行。樣品放入輕氟油(沸點45℃)中,在常溫下保壓4h后取出放入125℃的重氟油(沸點165℃)中觀察是否有連續氣泡產生。 3實驗結果及討論 3·1預燒結工藝對鍵合質量的影響 預燒結選擇在空氣中進行,其主要目的是使璃漿料中的有機溶劑充分揮發。預燒結溫度的選擇直接影響到鍵合質量的好壞。分別采用120℃和400℃兩個典型的預燒結溫度,實驗發現,預燒結峰值溫度為120℃時,由于峰值溫度未達到有機溶劑的沸點,玻璃漿料中的有機溶劑未完全揮發,燒結后的封環中有大量的氣泡存在,影響了氣密封裝的質量,降低了其可靠性。 3·2燒結溫度對鍵合強度的影響 預燒結工藝后進行燒結(預燒結選擇在空氣中進行,峰值溫度為400℃)。圖3為相同預燒結條件不同燒結條件下樣品的剪切力測量值(a的峰值溫度為400℃, b的峰值溫度為450℃, c的峰值溫度為500℃)。圖中方框的中心代表樣品剪切力的平均值,方框的厚度表示結果的標準均方差,而豎線的頂端和底部相對應的十字叉形分別表示剪切力的最大值和最小值。

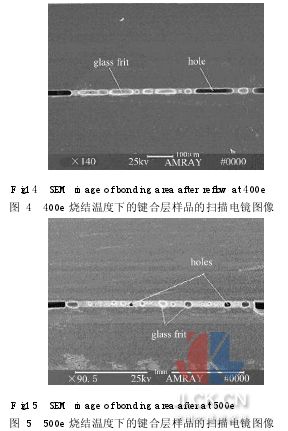

由圖中可以看出,燒結溫度越高,鍵合后的剪切力越大。燒結溫度為400℃和450℃時,剪切力較低,僅為10kg,這是因?yàn)榉逯禍囟忍?沒有達到玻璃漿料的熔融溫度,漿料中的顆粒未完全熔融,不均勻的分布在鍵合層,導致鍵合強度的降低。掃描電鏡下觀察到的圖像如圖4所示,玻璃漿料分布不連續,均勻性較差,這是影響鍵合強度的主要因素。圖5為500℃燒結后鍵合層形貌的掃描電鏡圖。與400℃的圖像相比較,玻璃漿料中的顆粒充分熔融,僅有較小的顆粒和氣孔。經測量,在燒結溫度為500℃時,剪切力平均值為15·2kg,與400℃和450℃的燒結溫度下的剪切力相比有了較大提高。由此說明, 500℃以上的燒結溫度可達到較高的鍵合強度。然而,基于器件上金屬布線的限制,燒結溫度不能高于550℃(Al-Si共熔點577℃)。 3·3鍵合氣氛對鍵合強度的影響 圖6為不同鍵合氣氛下的剪切力測量值(預燒結溫度400℃,燒結溫度500℃)。從圖中可以看出,在空氣、氮?dú)夂驼婵罩械募羟辛Υ笮』疽恢?因此可以認為,鍵合氣氛對鍵合強度的影響可以忽略不計。 3·4壓力對鍵合強度的影響 在燒結過程中需加以一定壓力,以保證鍵合強度及氣密性要求。圖7為不同壓力下的剪切力測量值(預燒結溫度400℃,燒結溫度500℃,氮?dú)鈿夥?。當外加壓力為0時,剪切力為8kg。當外加壓強為3kPa時,剪切力提高到了15kg,而再繼續增加到6kPa、12kPa時,剪切強度值沒有明顯變化。這是因?yàn)轭A(yù)燒結后漿料表面凹凸不平,即使?jié){料中的顆粒完全熔融,在沒有施加外壓的情況下,表面張力的存在使得鍵合面未能完全接觸,鍵合層中含有氣泡和孔洞,影響了鍵合強度。所需的外壓只需克服漿料熔融時的表面張力,使鍵合面完全接觸,排出不平整處殘留的氣體。因此,施加外壓后鍵合強度顯著提高。
壓力大小直接影響到鍵合后的外觀質量。玻璃漿料在熔融鍵合過程中會向外延展,線條變寬。并且外壓越大,延展越多。因此所加外壓不宜過大,只需克服玻璃漿料熔融時的表面張力即可。 3·5氣密性檢測 依據相關標準[8],樣品在壓強為0·4MPa的氦氣中保壓2h后進行漏率測量,其漏率極限值為4×10-7。實驗測得的漏率值均為10-8量級,符合要求。精檢合格的全部樣品進入下一步的氟油粗檢。在氟油粗檢中有15%的樣品觀察到了氣泡的產生,判定為失效。同樣的燒結條件下,封裝的氣密性與漿料印刷的質量相關。欲提高圓片級封裝的合格率,必須保證玻璃漿料印刷的平整度與均勻性。 4結論 低溫?zé)Y(jié)玻璃漿料對MEMS器件進行氣密封裝是一個可行的方法。采用預燒結溫度400℃(空氣氣氛),燒結溫度500℃(空氣、氮?dú)饣蛘婵?,外加壓強3kPa以上時,鍵合后的剪切力達到相關標準(如MIL-STD-833E)的要求,漏率檢測合格率達到85%。該方法工藝簡單,可靠性高,成本低,可實現芯片的圓片級封裝。 摘自：中國計量測控網
|
