1 引言 作為一個軋輥生產企業,離心軋輥毛坯的澆鑄過程是一道重要的工序, 而在整個軋輥的冶煉和澆鑄過程中,需要嚴格地控制各個時段的溫度。如何才能實現在計算機上監測鐵水的實時溫度,將涉及到人們是否能及時地控制好各個時期的溫度,使?jié)茶T出來的產品能更好地符合工藝要求,具有更高的質量。我這里是用 VB 編程,開發出一套溫度的實時監測軟件(測溫軟件),來監測實時的溫度并進行數據的存儲,以備日后查詢。 2 澆鑄工藝簡介 簡單介紹一下毛坯的整個澆鑄過程, 先要冶煉鐵水,根據工藝的要求,要在中頻爐或工頻爐通過加熱升溫來實現,一般要加熱到1300℃-1600℃,同時要調整鐵水的成分,當加熱到工藝要求的溫度時,停止升溫過程,鐵水出爐,然后要有一個短暫的降溫過程,等溫度合適的時候,把鐵水加入高速旋轉離心機,在離心力的作用下,把鐵水甩向外層,旋轉的同時,鐵水的溫度也隨之下降,逐漸凝固,合適的時候停機,就作出了中空的毛坯外殼; 同時, 另一爐煉好的鐵水經冷卻后, 達到合適的溫度,此時把鐵水澆入到做好的外殼中,形成了毛坯的芯部,冷卻后就形成了一支離心輥毛坯。在整個過程中,需要對鐵水適時測溫,適時調溫。測溫一般是通過熱電偶來實現的,而測出的溫度會實時傳輸?shù)脚c熱電偶相連的大屏幕儀表上,電腦通過串口連接線與儀表連接,通過測溫軟件采集儀表上顯示的數據,而在對溫度值要求比較精確的情況下,可以用紅外測溫儀代替熱電偶,直接與電腦串口相連,進行串口通訊。 3 串口通訊的解決 3.1 通訊程序的設計 測溫軟件首先要解決的是串口的通訊傳輸?shù)膯栴}。要遵循儀表或紅外測溫儀本身所要求的數據傳輸協議,只有在此協議下才能實現測溫軟件與儀表的正確數據傳輸,再經過測溫軟件進行顯示、處理和數據的存儲、調用、查詢等實現對溫度的實時監測與控制。而我在此測溫過程中所用的紅外測溫儀遵循modbus 協議,只要按它的協議及算法規定,按位截取采集數據,就可以編寫出程序。經過編程和測試,認為以下程序可以實現一般的串口通訊。 Mscomm1.commport=1 If Mscomm1.portopen=false then Mscomm1.portopen=true End if Mscomm1.setting=”9600,n,8,1” Mscomm1.Rthreshold=1 Mscomm1.Inputlen=0 Mscomm1.Inputmold=0 可在Form_load()事件中加入以上程序,此程序運行就直接打開串口;也可做成 command 按鈕控件,放入click 事件中,用點擊按鈕的方式打開串口。 3.2 通訊控件Mscomm的使用 在這個程序中我們要用到一個 VB 中的重要的通訊控件 Mscomm,在 Mscomm 控件的 oncomm 事件中定義合適的輸入字段(inputlen)的長度值,這一步完成后,就解決了通訊問題,也就是通過測溫軟件可以顯示出儀表上的顯示值,但是不同的測溫儀表會有其不同的通訊協議, 要根據不同的協議來進行串口通訊的編程。在MSComm1_OnComm()事件中編程: js = "" js = js & MSComm1.Input js1 = Val(Mid(js, 4, 8)) RichTextBox1.Text = js1 RichTextBox1 框中顯示的內容就是通過串口采取 到的溫度值, 3.3 單次測溫的具體設計方法 利用該測溫軟件去測鐵水的溫度,在中頻爐或工頻爐對鐵水的冶煉過程中,不需要連續測溫,只是在溫度到達一定值時,間斷性地對加熱中的鐵水測幾次溫度,每一次用熱電偶測溫,時間都很短暫,而測溫儀表的顯示值也會由原來的室溫值迅速變化到鐵水的當前溫度值,當停止測溫時,測溫儀表的顯示值又會很快下降到室溫值。如何才能讓測溫軟件正確地在某一時刻反映鐵水的溫度,是我們要解決的又一個問題。在熱電偶沒有測溫時, 儀表的顯示值往往是室溫而不是鐵水的溫度,只有熱電偶測取鐵水溫度時,儀表的顯示數據才迅速跳變,短時間內達到鐵水的實際溫度,當熱電偶幾秒測溫結束后,儀表的顯示數值就會很快又下降到室溫,等待下次測溫,通過以上敘述可以看出儀表顯示的數值在熱電偶測溫的短時間內有一個快速升降的過程,如果做成溫度隨時間變化的曲線,近似為拋物線形狀,而在這個過程中,只有最高點溫度值才能反映測溫時鐵水的實際溫度,所以測溫軟件就要在這一測溫時間段內采集并保留、顯示相對于此時間段的最高的溫度值。在鐵水降溫等待加工外殼或芯部的過程中,也需要測幾次溫,以達到工藝要求的溫度值,來進行下一步的工作,在這一過程中溫度的實時測取方法同升溫時一樣。 4 數據的存儲和查詢 對采集到的數據進行存儲和查詢,具體可以通過編程建立并連接數據庫文件,利用建立記錄集(Recordset)和連接(Connection)的方法來對數據庫中的數據進行調用并對采集到的數據進行顯示和存儲。 Dim objrs as Recordset Dim objcn as Connection Dim strcn as string Strcn =”provider=Microsoft.jet.oledb.4.0; Data source= 庫文件名;” Objcn.connectionstring = strcn Strsql =”select * from 表文件名” Objrs open(strsql) 以上程序使用的是Access 數據庫,其它數據庫(SQLserver, ORACLE)等的調用方法類似,庫文件名中要指明路徑。這樣就建立了記錄集 o b j r s 并建立了連接objcn,指向我們所要用到的數據庫,同時打開了我們所要用到的表文件,以下的工作就是把采集到的數據放入記錄集中,通過更新記錄集來更新數據庫,達到數據的存儲和調用的目的。

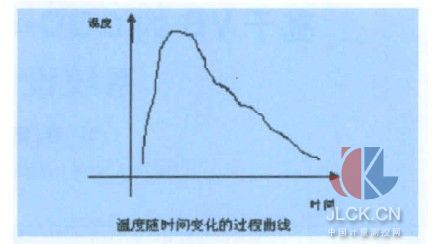

5 型腔測溫 5.1 測溫方法 在型腔(也就是離心機中)的測溫過程中,由于離心機不停的高速旋轉,且鐵水溫度也在不停地下降,根據工藝要求,需要連續測溫,在型腔內一直放入熱電偶,不間斷地測溫,并把溫度傳送給儀表,所以儀表基本上反映的就是這一時間段的鐵水的實時溫度,為了記錄下這一過程,測溫軟件可以通過設置較高的采樣頻率來采集數據,在程序中可以使用時鐘控件Timer 來設置,并用表格和曲線圖兩種方式顯示,而曲線圖的顯示就更直觀。曲線的繪制可以通過先定義坐標軸,橫坐標軸為時間軸,縱坐標軸為溫度軸,按連續的測溫點繪制成一條溫度隨時間變化的曲線。 5.2 曲線繪制 Cls Form1.scale (-40,1000)—(1000,40) Line (0,0)—(x,0) 畫橫軸 Line (0,0)—(0,y) 畫縱軸 Currentx= -10 : currenty= -10 :print “0” 定義坐標原點“0” Currentx= x1 : currenty= y1 :print “x” 定義橫軸標記“x” Currentx= x2 : currenty= y2 :print “y” 定義縱軸標記“y” 定義了坐標軸系以后,就可以利用打印點命令Pset(x,y)來依此打印每一次采樣的數據,測溫過程后,就可得到一條溫度隨時間變化的過程曲線。具體測溫曲線可以通過如下方法繪制:首先在 form_load()事件中定義 x=0。 在Timer1_Timer()事件中編程: Text2.Text = Format(Now, "hh:mm:ss") Text2 文本框中顯示的是當前系統時間, 在Text2_Change()事件中編程: x = x + 1 y = Val(RichTextBox1.Text) PSet (x, y) 這樣就是每秒打印一個當時的溫度值,橫坐標對應時間的秒數,縱坐標對應當時的溫度值,如此逐點打印直到測溫結束,就得到溫度隨時間變化的過程曲線。
曲線圖中短暫的升溫段是熱電偶由室溫快速升溫到最初加入的鐵水溫度值,而以后反映的是實時的鐵水溫度。同時把采集的數據存入數據庫中,把測溫曲線圖形以圖形文件的形式進行存儲,并開發了查詢程序來對溫度數據和曲線圖形進行查詢。另外還使用了無紙記錄儀與電腦連接,并使用其要求的通訊協議進行編程,實現與電腦的串口通訊,這樣就可以把每一次加工的實時曲線顯示在無紙記錄儀上,便于加工者隨時觀看。 以上是根據澆鑄的生產過程依次介紹的測溫軟件中的幾個主要方面,基本上能完成對澆鑄測溫的采集、顯示、存儲和查詢等功能。軟件還可實現諸如根據不同的加工爐對數據進行存儲;調用更改加工過程中的鐵水量或其它物料參數,達到合理配比,以適應加工工藝的要求;根據時間段或其它條件對數據的查詢等功能。 6 結束語 通過對離心軋輥澆鑄的基本工藝過程的了解,利用vb 編程軟件進行程序開發實現對澆鑄過程中不同的時間點和時間段的溫度監測。此軟件主要實現了數據的串口通訊;數據庫的連接和數據存儲;加工過程中溫度隨時間變化的工藝曲線的繪制等。在實際的生產過程中可以得到很好應用。測溫軟件能實現測溫過程中的主要功能和常用功能,但也有不太完善的地方,有待于繼續努力,使測溫軟件的功能更為強大和完善。 摘自：中國計量測控網
|
